45KW /55KW星三角降壓啟動柜

本公司常年提供多功率段降壓啟動柜   深厚的技術功底 完美的產品服務

 售前告訴你怎么選    售后告訴你怎么用

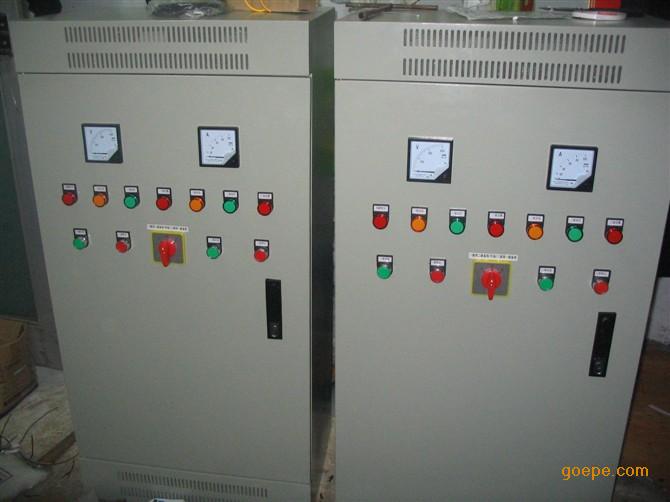

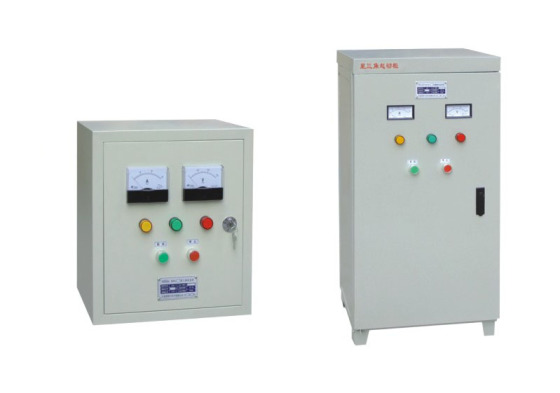

星三角起動柜

【產品概述】
   星三角起動柜（以下簡稱起動器），適用于交流380伏，50赫芝，在AC-3使用功率為135KW以下的三相鼠籠型感應電動機降壓起動之用，起動方式由“Y”自動換成“△”運行，對電動機具有過負載，斷相與失壓保護功能，廣泛用于壓縮機，風機，水泵等設配套。本產品符 合GB14048.4-2003/IEC60947-4-1;200。根據擴大用戶的意見，對原產品進行全面改進革新，其改進后產品特點：
1、柜體美觀、堅固；
2、線路接頭處空間大，接線方便；
3、內置結構、元件配用合理，性能穩定；

【適用范圍】
    本產品適用于水泵（消防、供水、污水處理、油等）、 風扇、 鼓風機 、擠壓機 、離心機 、攪拌機、輸送機、 球磨機、 推進器 、錨泊絞車、 艙底污水泵、 制冷壓縮、 粉碎機 、軋機、壓縮機（螺旋式、柱塞式、離心式、渦輪式）等電動機啟動之用；
【工作原理】:
    啟動鼠籠式異步電動機時,是將電動機的定子繞組先接成星行，待達到一定的額定轉速,即啟動完畢后,在額定的時間內再接成三角形運行。
    本產品的優點:可以降低啟動電流，減輕它對電網和同一配網中其它電氣設備的的沖擊。啟動時的工作電流只有按三角形直接啟動的1/3。如果直接啟動時的啟動電流以6－7倍，則在星三角啟動時，啟動電流才2－2.3倍。起動轉矩也降為原來按三角形接法直接起動時的1/3。

【注意事項】：
    1.電動機的定子繞組為三角形接法,額定電壓為380V的;
    2.取下電動機接線盒中的三塊連片,注意分清U1 V1 W1和W2 U2   V2的位置與星三角起動柜中的接線盒位置相對應,千萬不可接錯;
    3.當電動機超載時,電動機保護器會動作保護停機，（請根據電動機功率,調整好電動機保護器的工作電流）排除相關故障后再啟動;
    4.時間繼電器的轉換時間按照電動機運行速度適當調整,一般為5-9S左右;
    5.接觸器主觸頭在啟動投入三角形運行時打火燒熔（或出現爆響）為電動機負載側接線短路，務必請查清電動機抽頭及排除故障更換接觸器后再啟動投入。（此為人為故障,不在保修之列）
  【產品性能】：

起動電動機時，電源進線的起動電流不超過電動機額定電流的3～4倍，起動時間要根據電動機功率的大小,一般為01-99S可調,（包括一次或連續數次起動時間的總和），若連續起動時間總和已達30S，則起動的冷卻時間應不少于半小時才能再次起動，因此本產品僅作長時間歇起動之用，不適宜在頻繁操作條件下或者超載使用。
 【安裝和使用】
    安裝在戶內時，保證在下列條件下正常工作：
    （1）、海拔高度不超過2000米；
    （2）、周圍介質溫度不高于+40℃，不低于-10℃；
    （3）、空氣相對濕度不大于85％；
    （4）、震幅不大于0.5毫米，頻率不大于每分鐘600次的震動；
    （5）、于垂直面的傾斜度不超過5度；
    （6）、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。
